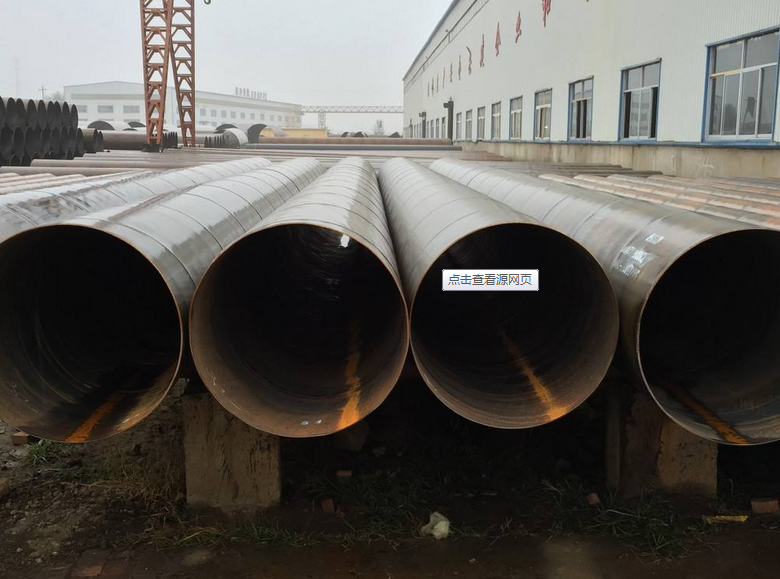

隨著管材行業(yè)的逐步發(fā)展，鋼管在產(chǎn)品質(zhì)量、制造技術(shù)、養(yǎng)護技術(shù)等方面不斷得到優(yōu)化提升。螺旋鋼管由于各種優(yōu)勢，在管材行業(yè)中一直處于優(yōu)勢地位，使用率高使用時間長，且相較其他類型的鋼管，螺旋鋼管強度更大，堅固耐用，生產(chǎn)效率高，生產(chǎn)成本較低。那么螺旋鋼管的生產(chǎn)流程到底是怎樣的呢，下面就由小編為大家詳細(xì)解答。

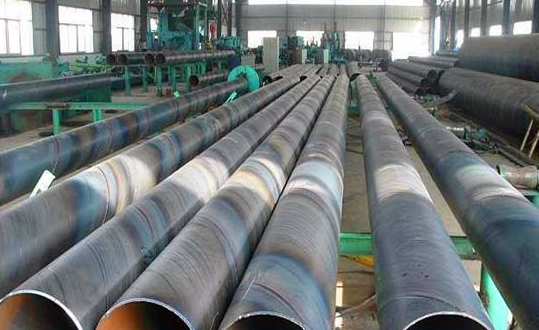

螺旋鋼管生產(chǎn)流程：
1進廠原材料理化性能的檢查,鋼板外觀檢查。
2 開卷板探：將鋼板開卷后進入生產(chǎn)線,首先進行全板超聲波檢驗。
3 矯平銑邊：通過壓砧機使原來卷曲的鋼板平整,再通過銑邊機對鋼板兩邊緣進行雙面銑削,使之達到要求的板寬、板邊平行度和坡口形狀。
4 剪切成型：在生產(chǎn)線上將鋼板沿外沿螺旋卷曲成管狀。
5 對焊切割：采用先進的雙面埋弧焊技術(shù)進行預(yù)焊接，內(nèi)焊接，外焊接。將焊接成型的鋼管使用等離子尺切割成規(guī)范長度。
6 目視檢查：由專業(yè)技術(shù)人員對一些基本的參數(shù)進行檢查。
7. 超聲波探傷：對內(nèi)外焊縫及焊縫兩側(cè)母材進行100%的檢查。
8. X射線探傷:對內(nèi)外焊縫進行100%的X射線工業(yè)電視檢查,采用圖象處理系統(tǒng)以保證探傷的靈敏度。
9 打壓試驗:在水壓試驗機上對鋼管進行逐根檢驗以保證鋼管達到標(biāo)準(zhǔn)要求的試驗壓力。
10. 倒棱平頭：將檢驗合格后的鋼管進行管端加工,達到要求的管端坡口尺寸
11. 最后檢查：再次進行超聲波和X射線探傷以及進行管端磁粉檢驗,檢查是否存在焊接問題及管端缺陷。
12. 噴標(biāo)入庫。
焊縫處理
1.如間隙過大，則造成鄰近效應(yīng)減少，渦流熱量不足，焊縫晶間接合不良而產(chǎn)生未熔合或開裂。
2.如間隙過小則造成鄰近效應(yīng)增大，焊接熱量過大，造成焊縫燒損;或者焊縫經(jīng)擠壓、滾壓后形成深坑，影響焊縫表面質(zhì)量。
將管坯的兩個邊緣加熱到焊接溫度后，在擠壓輥的擠壓下，形成共同的金屬晶粒互相滲透、結(jié)晶，最終形成牢固的焊縫。螺旋鋼管若擠壓力過小，形成共同晶體的數(shù)量就小，焊縫金屬強度下降，受力后會產(chǎn)生開裂;如果擠壓力過大，將會使熔融狀態(tài)的金屬被擠出焊縫，不但降低了焊縫強度，而且會產(chǎn)生大量的內(nèi)外毛刺，甚至造成焊接搭縫等缺陷。

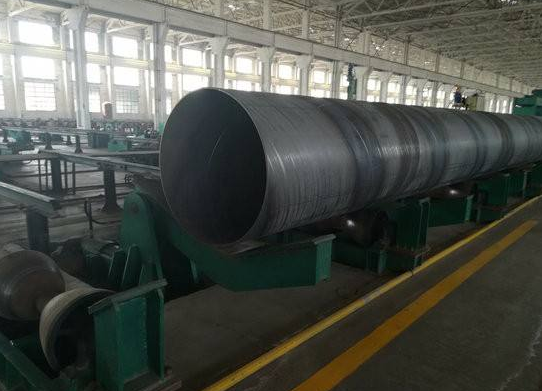

螺旋鋼管主要工藝特點：
a. 成型過程中,鋼板變形均勻,殘余應(yīng)力小,表面不產(chǎn)生劃傷。加工的螺旋鋼管在直徑和壁厚的尺寸規(guī)格范圍上有更大的靈活性,尤其在生產(chǎn)高鋼級厚壁管,特別是中小口徑厚壁管方面具有其他工藝無法比擬的優(yōu)勢, 可滿足用戶在螺旋鋼管規(guī)格方面更多的要求。
b. 采用先進的雙面埋弧焊的工藝，可在最佳位置實現(xiàn)焊接，不易出現(xiàn)錯邊、焊偏和未焊透等缺陷,容易控制焊接質(zhì)量。
c. 對鋼管進行100%的質(zhì)量檢查,使鋼管生產(chǎn)的全過程均在有效的檢測、監(jiān)控之下，有效地保證了產(chǎn)品質(zhì)量。
d. 整條生產(chǎn)線的全部設(shè)備具備與計算機數(shù)據(jù)采集系統(tǒng)聯(lián)網(wǎng)的功能,實現(xiàn)數(shù)據(jù)即時傳輸,由中央控制室對生產(chǎn)過程中的技術(shù)參數(shù)。

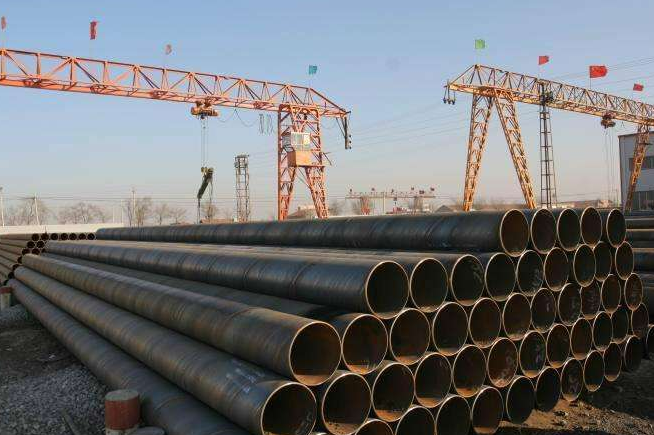

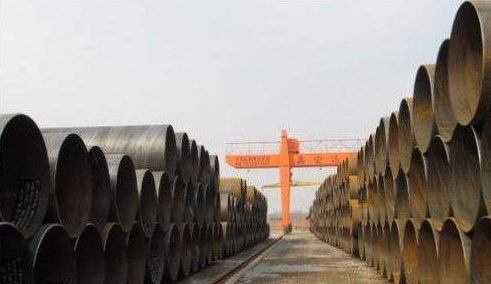

螺旋鋼管堆碼存放
1、螺旋鋼管堆碼的原則要求是在碼垛穩(wěn)固、確保安全的前提下，做到按品種、規(guī)格碼垛，不同品種的材料要分別碼垛，防止攪渾和相互侵蝕；
2、禁止在螺旋鋼管垛位四周存放對鋼材有侵蝕作用的物品；
3、螺旋鋼管垛底應(yīng)墊高、堅固、平整，防止材料受潮或變形；
4、同種材料按入庫先后分別堆碼；
5、露天堆放的螺旋鋼管型鋼，下面必需有木墊或條石，垛面略有傾斜，以利排水，并留意材料安放平直，防止造成彎曲變形；
6、螺旋鋼管堆垛高度，人工功課的不超過1.2m，機械功課的不超過1.5m，垛寬不超過2.5m；
7、垛與垛之間應(yīng)留有一定的通道，檢查道一般為0.5m，出入通道視材料大小和運輸機械而定，一般為1.5～2.0m；
8、露天堆放角鋼和槽鋼應(yīng)俯放，即口朝下，工字鋼應(yīng)立放，鋼材的I槽面不能朝上，以免積水生銹；
9、垛底墊高，若倉庫為向陽的水泥地面，墊高0.1m即可;若為泥地，須墊高0.2～0.5m。若為露天場地，水泥地面墊高0.3～0.5m，沙泥面墊高0.5～0.7m。
